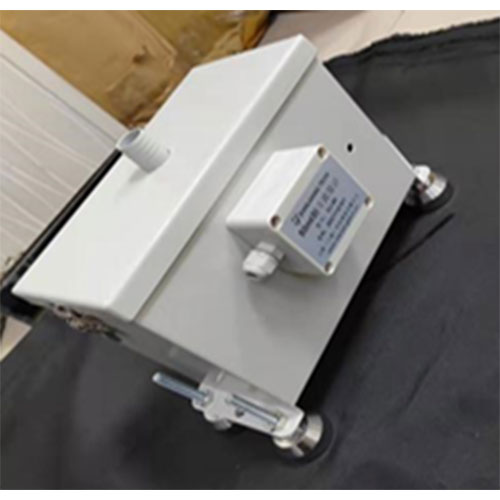

用途：采用單翻斗自記錄流量計對林內穿透雨進行長期監測。內置了一種翻斗式機械雙穩態機構，屬于容積式流量計的一種。主要應用于各種無壓、低水頭、小流量的地表和地下徑流的監測。
特點：
使用翻斗式雙穩態機構，穩定性好，維護方便；
翻斗流量計采用不銹鋼材料，適合在野外惡劣環境下長期使用；
使用可調節地腳，能適應野外不平整的環境；
技術規格：
翻斗式流量計 | |
傳感器類型 | 采用雙翻斗式流量傳感器，翻斗帶磁性簧片開關 |
輸出 | 脈沖信號 |
翻斗容量 | 50ml |
主體尺寸 | 長285mm*寬170mm*高150mm |
主體材質 | SUS304不銹鋼 |
進水管口徑 | φ20mm（可定制） |
重量 | 2.05KG |
可測最大流量 | 0-360L/hr |
穿透雨采集組件 | 采用PVC管加工穿透雨承雨筒，每個筒的承雨面積700cm2，每組建5個承雨筒并全部連接到1個流量傳感器進行計量，每套建立3組承雨筒。 |
數據記錄儀 | |
信號輸入 | 模擬輸入支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。脈沖計數10個 ,電壓激勵終端4,開關12V 2個,數字I/O8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數，高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 |
輸入限制 | ±5 V |
精度 | 模擬電壓精確度在0° 到 40°C時，±(0.04% 的測量值+偏差值),在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) ,在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) |
內置協議 | ADC24位,供電10-16V,內置協議Ethernet, PPP, CS I/O IP, RNDIS,ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S),FTP(S),SMTP/TLS,POP3/TLS |
無線傳輸模塊 | 采用具備 4G數據通訊功能的DTU |
供電模塊： | 采用太陽能加蓄電池供電，太陽能功率100W，蓄電池48AH以上。 |
機箱等安裝配件 | 包括不銹鋼三角架、ABS抗紫外線機箱、電纜等。 |
配置組成 | 穿透雨采集組件、流量傳感器、數據存儲器、無線傳輸模塊、供電模塊、機箱等安裝配件。 |
