用途：
植物根系對固定植株以及獲得水分和養分起重要作用，但是土壤不可觀測性的限制，給根系生態學的研究帶來一定的困難。因此, 找到原位觀察根系生長的方法對研究根系生態學就顯得尤為重要。

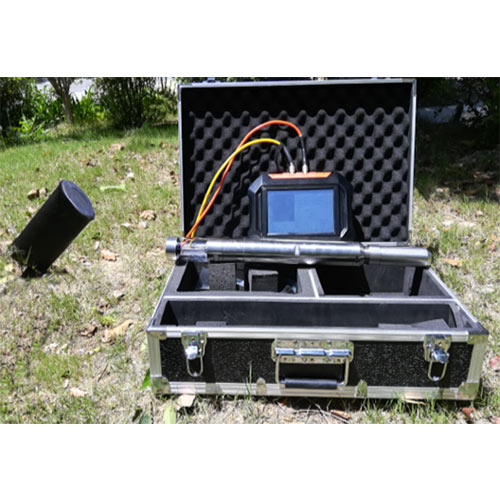

DJ-3012植物3D根系生長監測系統采用國際認可的微根窗技術，結合3D全景成像，一次性獲取整個根管的剖面圖像，掌握土壤中根系的生長動態，解決了目前市場上原位根系檢測設備每個根管要多次掃描、分析時需要拼接帶來的問題。
3D全景技術在植物根系研究中創新性應用，有如下幾大優勢：
1）每個根管一次成像，操作方便，節省時間；
2）獲取的根系整體連續，結果更加準確，分析不必再對圖像進行拼接，避免多圖分析時的重疊現象；
3）掃描儀帶有距離編碼器，根系生長深度數據準確。
特點：
非破壞性的原位觀測；
帶距離編碼器，數據包含根系生長深度信息；
USB數據傳輸，測量、存儲方便；
不論根管長短，每個根管一次獲取整張圖像，后續分析無需再次拼接
高集成性：主機集成控制、圖像采集、顯示和存儲功能；
智能化：內置雙核處理器，同時處理圖像、深度和探頭空間數據；
易操作性：360°全景成像，無需調焦，便攜易用；
結構合理：探頭防水設計，不銹鋼外殼、鋼化光學玻璃探頭罩；
圖像分析細節展示 360°3D顯示根系發育
應用領域：
?作物生長脅迫研究
?果樹根系生長監測
?森林木根系生長周期研究
?古樹名木移植后根系發育監測
?大樹復壯保護
技術參數：
圖像采集 | |
成像方式 | 360度3D全景，無需調焦 |
圖像色彩模式 | RGB |
供電方式 | 內置鋰電池，12V，連續工作大于10h |
光源 | 大于30Lux，0-100%可調 |
數據存儲 | 32G，存儲在控制單元，野外無需攜帶筆記本電腦 |
測量精度 | 0.1mm |
三維羅盤 | 精度0.5°，分辨率0.01°；探頭橫滾極限360° |
探頭尺寸 | 直徑40mm |
攝像頭 | 全景360度，1/100Lux，700TV lines |
魚眼鏡頭 | 180° |
軟件放大分辨率 | 19200×19200 |
顯示方式 | 平面圖、柱狀圖、3D旋轉 |
保存格式 | JPG，BMP，PNG等多種格式 |
一次獲取數據尺寸 | ≥22.0cm x 80.0cm(標配) |
工作方式 | 編碼方式控制測量成像，保證高精度測量結果，無需攜帶筆記本電腦 |
微根窗 | 標配：內徑64mm，外徑70mm，長度100cm； 其他長度的微根管可定制； |
數據傳輸 | USB快速接口 |
工作環境 | 溫度-10至+60℃，相對濕度0-95%（無水汽凝結） |
防護等級 | IP67 |
主機尺寸 | 25cm×19cm×7.4cm |
圖像分析 | |
基本測量 | 根總長、根平均直徑、根總面積、根總體積、根尖計數、分叉計數、交疊計數、根直徑等級分布參數、根尖段長分布、可不等間距地自定義分段直徑，自動測量各直徑段長度、投影面積、表面積、體積等，及其分布參數。 |
時空數據對比 | 支持不同時間相同位置的圖像對比（需滿足ICAP命名規則） |
數據處理 | 分析結果輸出至Excel表 |
